手机辅料之泡沫棉的作用

分享：

---

   随着通信产业的不断发展，智能手机以其强大的功能和便捷的操作等特点受到了入们的青睐，成为市场的一种潮流。根据市场调研全球手机市场销量数据、以及海外手机市场（不含中国）销量数据显示，虽然智能手机全球销量有所降低，但是中国品牌手机全球市场占有率高达68.1%。随着中国手机占有率的大幅度提升，手机辅料的应用也蓬勃而生。研赛专业生产： SMT贴装机、高精密辅料贴装机、辅料贴标机、辅料贴合机、手机辅料贴标机、辅料贴装机、贴装机、 蓝牙测试机、 TWS测试机 、电池自动线
   在手机里通常可以看到一个大大小小的辅料泡棉，而泡棉是带有许多小泡孔的高分子聚合物，固相是聚合物基质，小泡孔中充满其他气体，发泡倍率低，密度大。作为手机辅料在手机里的作用：给子元件与机壳相接触的地方减震、减压。防止压坏电子元件。（充当防震垫使用）


1常用的范围
① LCD泡棉
② 摄像头泡棉
③ 喇叭泡棉
④ 喇叭后音腔密封泡棉
⑤ 马达泡棉
⑥ 连接器压紧泡棉

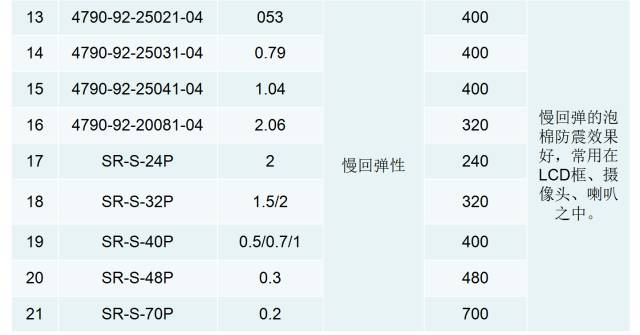

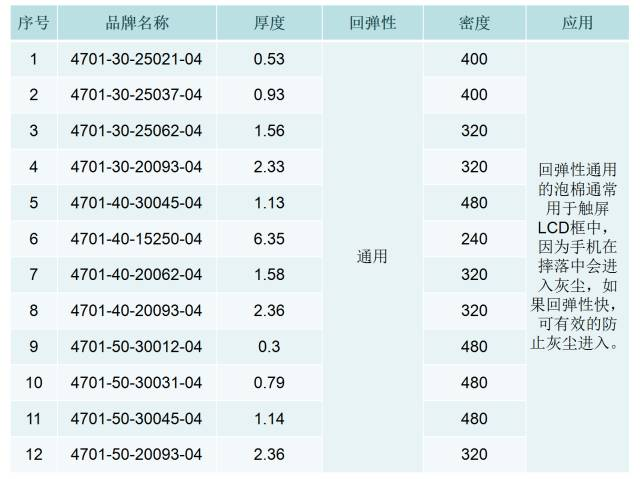

2泡棉-材料的选用

3泡棉-特殊材料的选用

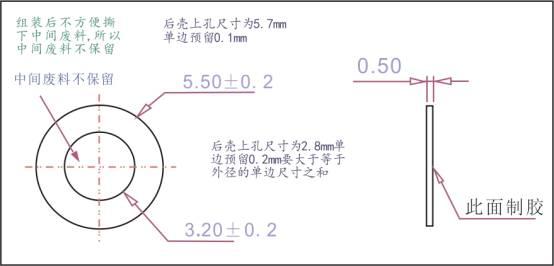

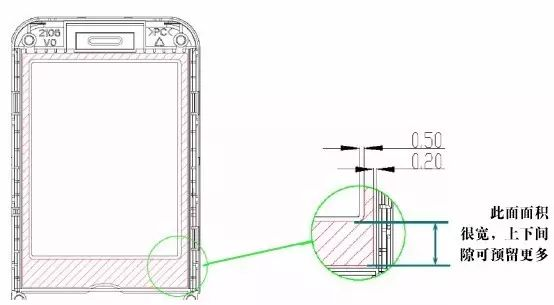

由于泡棉较厚、较软，为防止粘贴后挤压变形所造成的泡棉外露，面积较大的LCD泡棉单边预留0.2mm，框内间隙要留0.5mm以上，面积较小的摄像头泡棉、喇叭泡棉、马达泡棉单边预留0.1mm以上，中间预留0.2mm以上。

4泡棉组装注意事项

5工程图纸中需注明的技术要求
技术要求说明（包括但不仅限）：
① 材质及详细规格、品牌；
② 泡棉边缘必须冲切整齐，无毛刺；
③ 图中必须要有重点管控尺寸，且要在前面加上“*”；
④ 图中厚度尺寸为压缩前尺寸；
⑤ 废料是否保留，必须做出明确标识；
⑥ 来货时需要与相对应的装配件进行实配检验；
⑦ 如果是客供，要注明“此为客供料”。

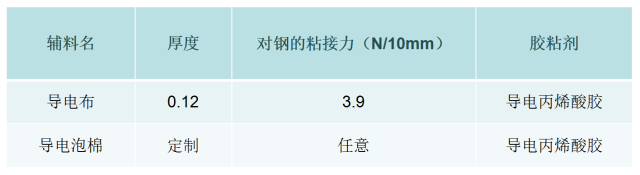

6导电布(导电泡棉)-功能及材料的选用
功能：
使五金装饰件与主板相接通，防止静电烧坏主板，导电布与导电泡棉的作用相同，但导电泡棉是五金装饰件与主机直接连接下来的，如果遇到结构限制而不能使用导电泡棉时，应使用导电布。

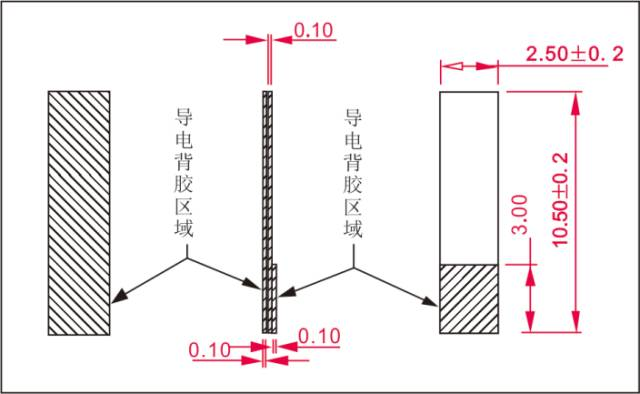

7导电布-制作要求
导电布所制背胶为导电背胶，长度因结构限制定制，宽度配合位间隙单边预留0.1mm。



长度不宜太长(不要超过1mm)，因为太长了导电泡棉组装后就会挤压到与主板其它地方相接通。

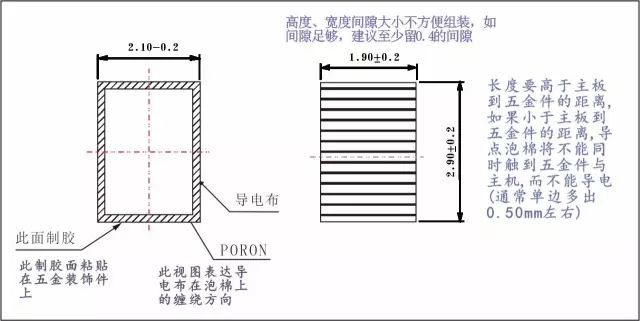

8导电泡棉-工程图纸中需注明的技术要求
技术要求说明(包括但不仅限)：
① 模切件边缘整齐，不得有明显的纤维和细屑残留，装配时不得有拉丝现象；
② 导电泡棉的单面制胶范围不能大于制胶面，为防止胶将整个面与五金件绝缘；
③ 图中必须要有重点管控尺寸,且要在前面加上“*”；
④ 导电泡棉的尺寸是挤压前的尺寸；
⑤ 如果是客供，要注明“此为客供料”。
